Continuando com PIC16F628A
Montei agora em dezembro um cubo LED 3x3x3 na protoboard deu tudo certo fiz algumas modificações pois useis LED´s brancos auto brilho coloquei resistores de 100R e como é uma linguagem diferente(não sei editar) precisei colocar oscilador externo sendo que o 16F628A tem oscilador interno...
Também precisou de alimentação no pino MCLR com um resistor também de 100R conectado ao positivo.
Segue o link:
Em breve:
Postarei as fotos e o video:
terça-feira, 15 de janeiro de 2013
quinta-feira, 3 de janeiro de 2013
Fonte Variavel
Terminado um Projeto depois de muito tempo tentando e refazendo finalmente um resultado agradável
Fonte variável de 0v à 25v x 6a com voltimetro:
reforçando que foi retirado da internet, mas com alguns problemas, os quais foram resolvidos com muito custo & tempo.
seu sistema de proteção é dado pelo resistor de 0R5 de 5w, o qual super-aquecido chaveia um transitor o qual desarma toda a fonte.
Ela foi desenvolvida com transistor 2N3055 fixado em um dissipador com cooler pois em grande amperagem ele sobreaquece...
O voltímetro foi adquirido via Mercado Livre o qual custou R$34,90 aproximadamente sendo o de 3 fios os quais: alimentação, GND, Leitura.
O custo total da fonte não foi calculado pois existiam peças que havia em casa.

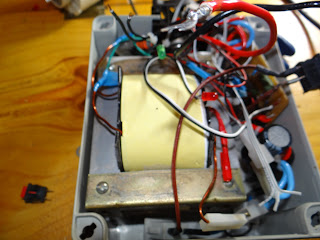

Segue as fotos do projeto:
Fonte variável de 0v à 25v x 6a com voltimetro:
reforçando que foi retirado da internet, mas com alguns problemas, os quais foram resolvidos com muito custo & tempo.
seu sistema de proteção é dado pelo resistor de 0R5 de 5w, o qual super-aquecido chaveia um transitor o qual desarma toda a fonte.
Ela foi desenvolvida com transistor 2N3055 fixado em um dissipador com cooler pois em grande amperagem ele sobreaquece...
O voltímetro foi adquirido via Mercado Livre o qual custou R$34,90 aproximadamente sendo o de 3 fios os quais: alimentação, GND, Leitura.
O custo total da fonte não foi calculado pois existiam peças que havia em casa.
Segue as fotos do projeto:
Esquema Elétrico:
